90度不銹鋼焊接彎頭

90度不銹鋼焊接彎頭基本參數

產品類型：不銹鋼彎頭

執行標準：國標\電標\船標\化標\美標\德標\日標\俄標等

產品材質：304\304L\316\316L\321等

尺寸規格：DN15-DN2200

90度不銹鋼彎頭簡介

90度不銹鋼彎頭又叫：焊接彎頭、沖壓彎頭、無縫彎頭、90度彎頭等；按照彎曲半徑可以劃分為：長半徑（EL）與短半徑（ES），長半徑一般是R=1.5D，短半徑是R=1.0D；不銹鋼彎頭常用的材質包括：304、304L、316、316L、321等；常用的執行標準：國標、電標、船標、化標、美標、德標、日標、俄標等；也可以按照客戶要求定制不同角度與尺寸的彎頭。

由于彎頭的綜合性能良好，通常適用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力、航天、造船等基礎工程得到廣泛的應用。

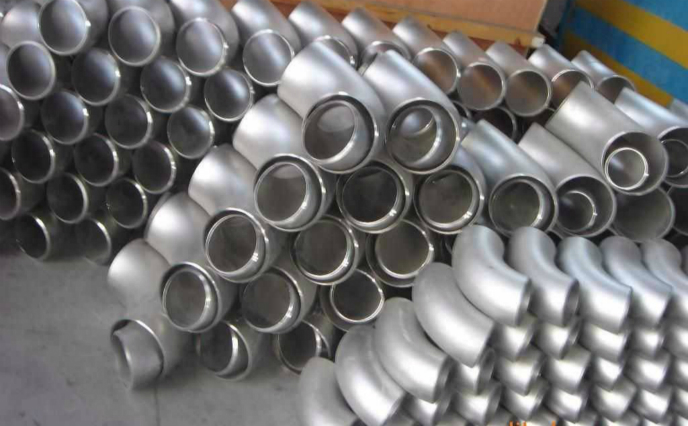

90度不銹鋼彎頭

90度不銹鋼彎頭性能特點

1、外形美觀,表面平整光滑,耐酸堿,抗防腐,質感性能強;

2、不銹鋼彎頭比碳鋼彎頭的耐酸堿,抗防腐,耐高溫等性能更強一些;

3、不銹鋼316彎頭因添加Mo元素，使其耐蝕性、和高溫強度有較大的提高，耐高溫可達到1200-1300度，可在苛酷的條件下使用。

4、304彎頭是不銹鋼彎頭中常見的一種材質，06Cr19Ni10是新牌號 它的舊牌號是0Cr18Ni9，密度為7.93 g/cm3。耐高溫800度，具有加工性能好，韌性高的特點，廣泛使用于工業和家具裝飾行業和食品醫療行業。

90度不銹鋼彎頭尺寸規格說明

按照彎頭國家標準GB/T12459-2005標準，常用規格為DN15-DN1200，詳細尺寸規格參考表如下：彎頭規格尺寸表

90度不銹鋼彎頭執行標準

國標彎頭標準：GB/T12459-2005、GB/T13401-2005、GB/T14383、GB/T17185-1995；

日標彎頭標準：JIS B2311、JIS B2312、JIS B2313、JIS B2316；

美標彎頭標準：ASME/ANSI B16.9、ASME/ANSI B16.11、ASME/ANSI B16.28;

電標彎頭標準：GB2000、D-GD87-1101、DL/T515-93；

化標彎頭標準：SH3408 -1996、SH3409-1996、SH3410 -1996；

船標彎頭標準：GB/T10752-1995；

90度不銹鋼彎頭壓力等級說明

彎頭的壓力等級：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中更常用的是STD和XS兩種；

90度不銹鋼彎頭材質說明

ASTM/ASME A403 WP 304-304L-304H-304LN-304N

ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti

ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H

90度不銹鋼彎頭技術要求

要求控制曲率半徑。比如半徑長度為1.5D，那么曲率半徑必須在所要求的公差范圍之內。由于這些管件大多數用于焊接，為了提高焊接質量，端部都車成坡口，留一定的角度，帶一定的邊，這一項要求也比較嚴，邊多厚，角度為多少和偏差范圍都有規定，幾何尺寸上比管件多了很多項。彎頭表面質量和機械性能基本和管子是一樣的。為了焊接方便，和被連接的管子的鋼的材質是要相同的。

90度不銹鋼彎頭生產工藝

不銹鋼彎頭的生產工藝大致可以分為兩種：沖壓成形與中板焊制這兩種工藝，其中沖壓成形工藝一般用于口徑再DN600以下的彎頭中廣泛應用，中板焊制工藝一般生產口徑DN600以上的大口徑彎頭中廣泛應用。

沖壓成形

沖壓彎頭分冷沖壓和熱沖壓兩種，通常根據材料性質和設備能力選擇冷沖壓或熱沖壓。

冷沖壓彎頭

冷擠壓彎頭的成形過程是使用專用的彎頭成形機，將管坯放入外模中，上下模合模后，在推桿的推動下，管坯沿內模和外模預留的間隙運動而完成成形過程。

采用內外模冷擠壓工藝制造的彎頭外形美觀、壁厚均勻、尺寸偏差小，故對于不銹鋼彎頭特別是薄壁的不銹鋼彎頭成形多采用這一工藝制造。這種工藝所使用的內外模精度要求高；對管坯的壁厚偏差要求也比較苛刻。

熱沖壓彎頭

1、彎頭的沖壓成形采用與彎頭外徑相等的管坯，使用壓力機在模具中直接壓制成形。

2、在沖壓前，管坯擺放在下模上，將內芯及端模裝入管坯，上模向下運動開始?jí)褐疲ㄟ^(guò)外模的約束和內模的支撐作用使彎頭成形。

與熱推工藝相比，沖壓成形的外觀質量不如前者；沖壓彎頭在成形時外弧處于拉伸狀態，沒有其它部位多余的金屬進行補償，所以外弧處的壁厚約減薄10%左右。但由于適用于單件生產和低成本的特點，故沖壓彎頭工藝多用于小批量、厚壁彎頭的制造。

彎頭成型后進行機床加工彎頭的坡口方便與管道焊接，更后彎頭進行打規格型號尺寸等標識，包裝發貨。

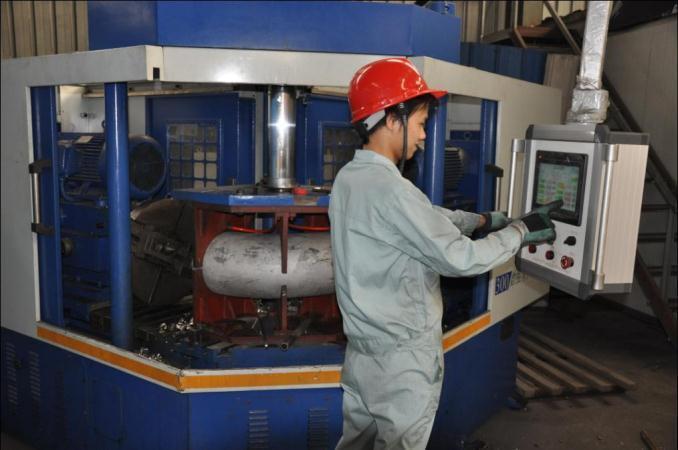

不銹鋼彎頭生產設備
