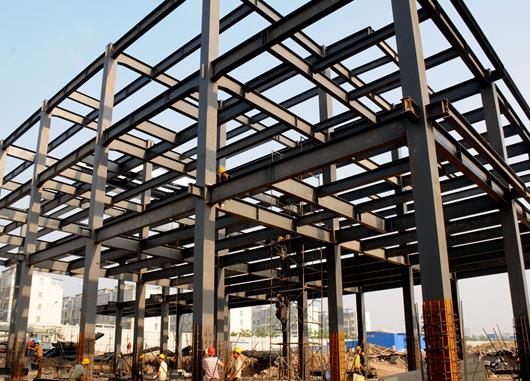

一、抗風柱設計

通常抗風柱是門式輕型鋼結構單層廠房山墻處的結構組成構件，抗風柱不僅僅是山墻圍護結構的承重構架，同時也將山墻承受的水平風力通過自身和屋蓋系統傳遞給基礎，抗風柱設計是鋼結構設計工程過程中不可缺少的鋼結構構件，所以要非常重視。

一般門式剛架鉸接連接的抗風柱設計計算的標準模型如圖所示，柱腳鉸接，柱頂通過支撐系統提供水平向約束。抗風柱設計通常按受彎構件來考慮:通過山墻面檁條提供平面支承來提高受彎構件的穩定性能。在抗風柱跨中彎矩至大的地方需設置墻梁隅撐來確保受壓的情況下內翼緣穩定。

二、支撐設計

門式剛架結構中的交叉支撐和柔性系桿可以按照拉桿設計，非交叉支撐中的受壓桿件和剛性系桿可以按照壓桿設計。

剛架斜梁上橫向水平支撐的內力，可以根據縱向風荷載按照支承在柱頂?shù)乃借旒苡?jì)算，同時要計入支撐對斜梁起減少計算長度作用，而承受的力；另外交叉支撐可以不計壓桿的受力。

剛架柱間支撐的內力，應該根據該柱列受到的縱向風荷載，按照支承于柱腳上的豎向懸臂桁架計算(含有吊車，則計入吊車縱向制動力)，同時計入支撐對柱起減小計算長度而應承受的力，對交叉支撐可以不計壓桿的受力。另外當同一柱列設有多道柱間支撐的時候,縱向力在支撐間可以按照平均分布考慮。

支撐構件受拉或受壓時，則需要按照現行標準《鋼結構設計規范》或者《冷彎薄壁型鋼技術規范》中關于軸心受拉或軸心受壓構件的規定來計算。

支撐桿件中，拉桿可以使用圓鋼來制作，采用特制的連接件與梁、柱腹板相連,并用花籃螺絲張緊。壓桿盡量使用雙角鋼組成的十字形截面或者“T”形截面，按照壓桿設計的剛性系桿也可使用圓管截面。
