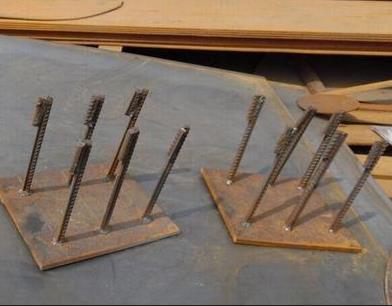

（一）預埋件包括鋼柱底部埋件，裝飾柱埋件，橢球支座埋件，和抗風柱埋入零件。埋件數量、種類眾多，從整體形式上它主要分為兩類：一為錨栓式埋件，二為錨筋式埋件，錨固型預埋件主要由地腳螺栓和支撐板組成，例如鋼制柱底預埋件。錨固預埋件主要由錨固預應力板和支撐板組成，例如裝飾柱預埋件。

（二）總體施工程序?yàn)楸ＷC工程的總體施工進度，鋼結構預埋件的埋入與土建的加固緊密配合。有必要確保埋入部件的埋入不受土建的加固影響，而且還應確保又要保證不延誤土建砼澆注的時間。

（三）施工技術

（1）預埋件的測量設置和定位（本項目的測量設置和軸定位全部由土木工程負責）。由于本工程中鋼結構的施工控制軸由圓線，徑向線以及垂直和水平軸組成，因此有必要將軸的其他定位點相對于圓線采用相對尺寸，徑向線和垂直軸和水平軸確定平面位置。

在各預埋件的布局圖上，都給出了預埋件中心點或者與預埋件相關的控制點的尺寸。在測量和布置預埋件的過程中，已測量的控制網絡的測量結果用于將點放置在結構圖上清楚標記的坐標點上，然后根據結構圖上所示的預埋件和控制點之間的相對關系來設置預埋件的位置。對于剛性柱底埋入件，應在綁扎和校正鋼筋后進行埋入件的定位和標記。在具體操作中，首先重新測試整個科技館的測量控制網絡，并在現場監督工程師確認測量結果后，開始鋪設鋼結構項目的次級測量控制網絡。

對于鋼柱底部預埋件，要根據鋼柱底部預埋件的平面布置圖進行鋼柱底部預埋件中心點的測量和定位，并在現場標出測量點的位置。然后根據測量點和剛性柱定位軸方向。在混凝土保護層的表面上，使用油漆點確定每個地腳螺栓的垂直落點，并確保同一根勁性柱下的四個錨栓的連線交叉點與各根勁性柱的中心相重疊。

（2）應在鋼筋綁扎完成后進行錨栓就位

在施工過程中，主要根據設置在混凝土保護層上的定位點和劃線來布置地腳螺栓，由于每個預埋件都需要布置四個地腳螺栓，因此在預埋過程中可以制作鋼板外殼模具，以確保四個地腳螺栓之間的相對關系。在地腳螺栓位置達到要求后，應使用鋼筋進行固定，四個地腳螺栓的頂部配有一對拉力母線，通過重力鉛垂線將母線的交點與底板保護層上的定位點及組的位置進行比較調整的腳螺栓的數量。對于不能直接落在保護層上的地腳螺栓，需要在每組地腳螺栓下方提供支撐，以確保地腳螺栓的頂部高度。

在設置支撐時，應當充分利用混凝土板鋼筋綁扎時所設置的支撐馬凳。當不能借用混凝土鋼筋的支撐馬凳時，應在錨栓下部設置支撐墊塊或和柱箍筋點焊連接。
