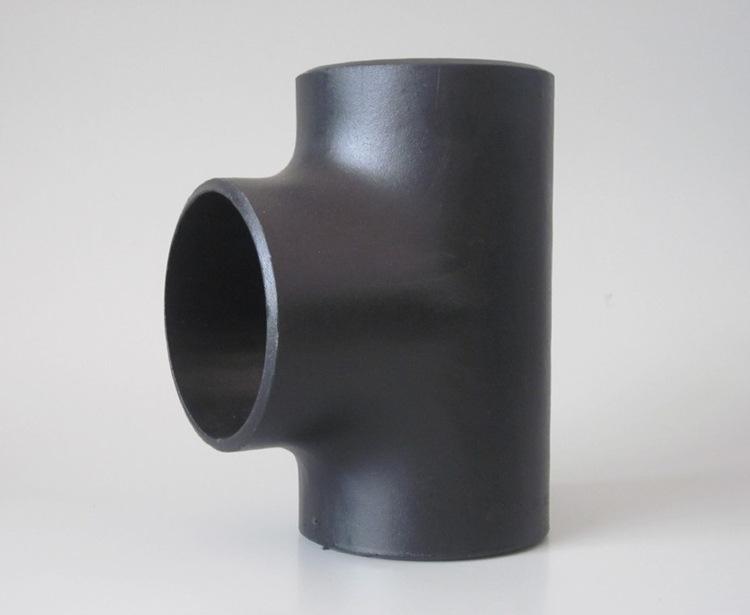

碳鋼焊接三通

碳鋼焊接三通基本參數

產品類型：碳鋼焊接三通

執行標準：國標\電標\船標\化標\美標\德標\日標\俄標等

產品材質：10#/20#/A3/Q235A/20g/Q345B/16Mn/ASTM A234/ASTM A105/st37/ASTM A403等

尺寸規格：DN15-DN2200

碳鋼焊接三通簡介

碳鋼焊接三通為管件、管道連接件，用在主管道要分支管處，碳鋼焊接三通一般分為兩種，主管和支管直徑相同的為等徑三通，支管與主管直徑不同的為異徑三通，三通是具有三個口子，即一個進口，兩個出口；或兩個進口，一個出口的一種化工管件，有T形與Y形，有等徑管口，也有異徑管口，用于三條相同或不同管路匯集處，三通的主要作用是改變流體方向的。

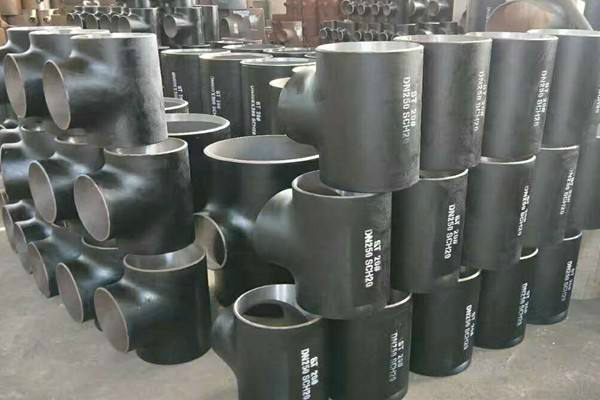

碳鋼焊接三通

碳鋼焊接三通性能特點

1、熱處理后可以得到高的硬度和較好的耐磨性；

2、退火狀態下硬度適中，具有較好的可切削性；

3、原材料易得，生產成本低。

碳鋼焊接三通尺寸規格說明

按照三通國家標準GB/T12459-2005標準，常用規格為DN15-DN1200，詳細尺寸規格參考表如下：

碳鋼焊接三通尺寸規格

碳鋼焊接三通執行標準

執行標準：

GB/T12459-2005

GB/T13401-2005

GB/T10752-1995

GB/T14383-93

HGJ514-87

DL/T695-1999

D-GD0418

碳鋼焊接三通壓力等級說明

三通的壓力等級：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS;Sch80、SCH100、Sch120、Sch140、Sch160、XXS;其中更常用的是STD和XS兩種；

碳鋼焊接三通材質說明

10# 20# A3 Q235A 20g Q345B 20G 16Mn ASTM A234 ASTM A105 st37 ASTM A403
用這些材質為原材料制作的三通可以叫做碳鋼焊接三通

碳鋼焊接三通的技術要求

高壓熱拔三通表面是不允許有任何裂紋的；其次表面光滑、疤痕、褶皺等缺陷深度不大于1.6mm；表面鱗斑、重皮的深度不大于0.4mm，.高壓熱拔三通幾何尺寸和偏差，比如端口內外徑、內外坡口、端面斜度偏差、支管高度應該要符合圖紙的要求；產品端口對接壁厚不得小于連接管道公稱厚壁允許的更小值，其余部分壁厚應不小于設計壁厚的90%，更小處不小于87.5%；端口以外橢圓度不大于公稱外徑的6%。

碳鋼焊接三通的生產工藝

碳鋼焊接三通的生產工藝可以分為：液壓脹形和熱壓成形。　三通的液壓脹形是通過金屬材料的軸向補償脹出支管的一種成形工藝。其過程是采用專用液壓機，將與三通直徑相等的管坯內注入液體，通過液壓機的兩個水平側缸同步對中運動擠壓管坯，管坯受擠壓后體積變小，管坯內的液體隨管坯體積變小而壓力升高，當達到三通支管脹出所需要的壓力時，金屬材料在側缸和管坯內液體壓力的雙重作用下沿模具內腔流動而脹出支管，三通的液壓脹形工藝可一次成形，生產效率較高；三通的主管及肩部壁厚均有增加。三通熱壓成形是將大于三通直徑的管坯，壓扁約至三通直徑的尺寸，三通熱壓成形是將大于三通直徑的管坯，壓扁約至三通直徑的尺寸，在拉伸支管的部位開一個孔；管坯經加熱，放入成形模中，并在管坯內裝入拉伸支管的沖模；在壓力的作用下管坯被徑向壓縮，在徑向壓縮的過程中金屬向支管方向流動并在沖模的拉伸下形成支管。整個過程是通過管坯的徑向壓縮和支管部位的拉伸過程而成形。與液壓脹形三通不同的是，熱壓三通支管的金屬是由管坯的徑向運動進行補償?shù)模砸卜Q為徑向補償工藝。
